Dalle podotactile en voirie et parking : où et comment poser

Une dalle podotactile se pose là où un piéton aveugle ou malvoyant doit s’arrêter : au droit d’une traversée, en bord de quai, en haut d’un escalier, au croisement d’une allée de parking. Elle se place à 50 cm du danger, plots en quinconce ; sa fixation se choisit d’après le support, sa teinte d’après le sol qui l’entoure.

Bande d’éveil de vigilance : un signal d’arrêt, pas un guide

La bande d’éveil de vigilance (BEV) est un dispositif tactile posé au sol pour avertir une personne déficiente visuelle d’un danger imminent : une chaussée à traverser, une bordure de quai, un escalier. C’est la définition du Cerema, l’organisme public d’expertise sur la mobilité et l’aménagement, dans sa fiche n° 2 mise à jour en 2024. Les plots se sentent sous la semelle et au balayage de la canne blanche ; leur teinte contrastée guide aussi les personnes malvoyantes.

Sur un chantier, la dalle podotactile désigne le module porteur de ces plots. Une bande d’éveil aligne une ou plusieurs dalles, ou des plots indépendants implantés un par un.

Ne la confondez pas avec la bande d’aide à l’orientation (BAO), dite bande de guidage. La BAO trace un itinéraire que le piéton suit jusqu’à une porte ou un arrêt de bus. La BEV dit l’inverse : arrêtez-vous, le danger commence ici. Une bande de guidage au bord d’une traversée brouille ce code.

Le cadre technique tient dans la norme NF P98-351, créée en 1989 puis révisée en juillet 2010 et en septembre 2021, qui fixe les caractéristiques, les essais et les règles d’implantation de ces dispositifs.

Où poser une dalle podotactile : la carte des emplacements

Quatre situations reviennent sur les plans d’une collectivité, d’un exploitant de parking ou d’un syndic :

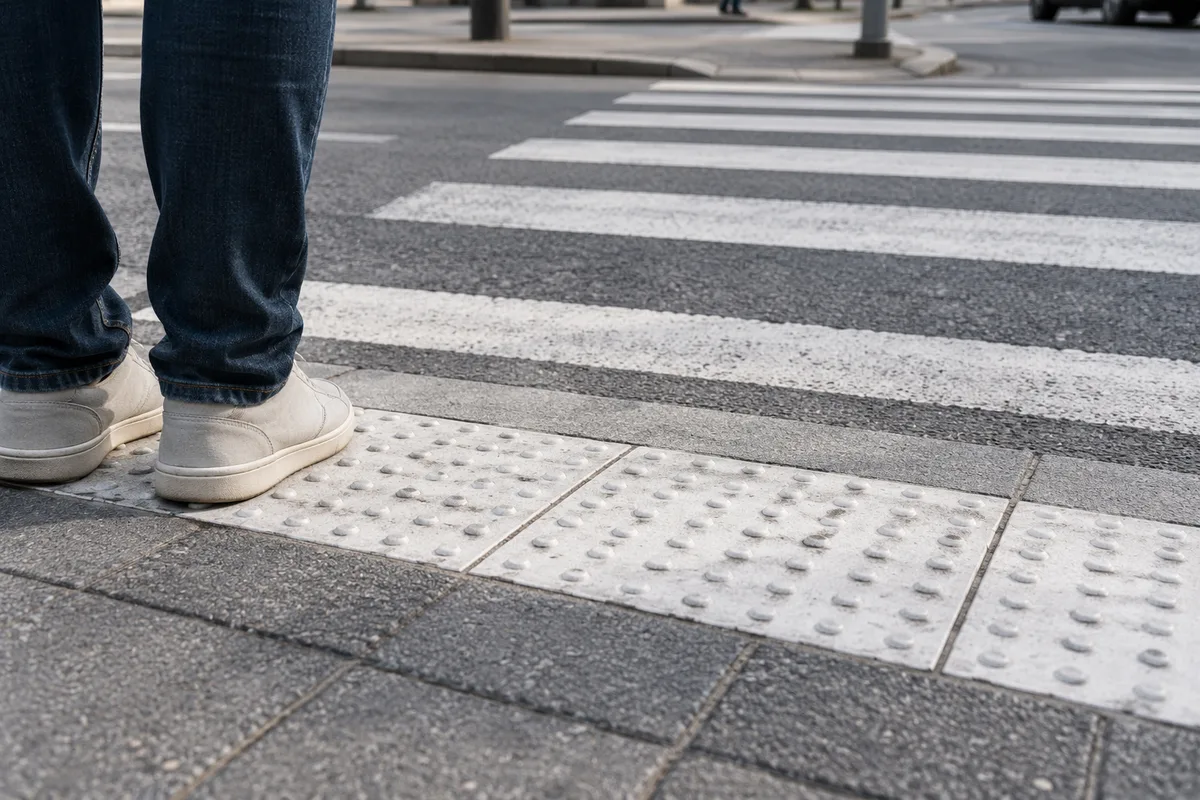

• l’abaissé de trottoir face à une traversée : l’arrêté du 15 janvier 2007 sur l’accessibilité de la voirie impose une bande d’éveil au droit des traversées matérialisées, et le Cerema précise qu’elle s’impose aux abaissés des passages piétons lors de travaux sur la voirie ;
• le bord de quai : aux arrêts de transport collectif, le même arrêté demande une bande sur toute la longueur de l’arrêt ;

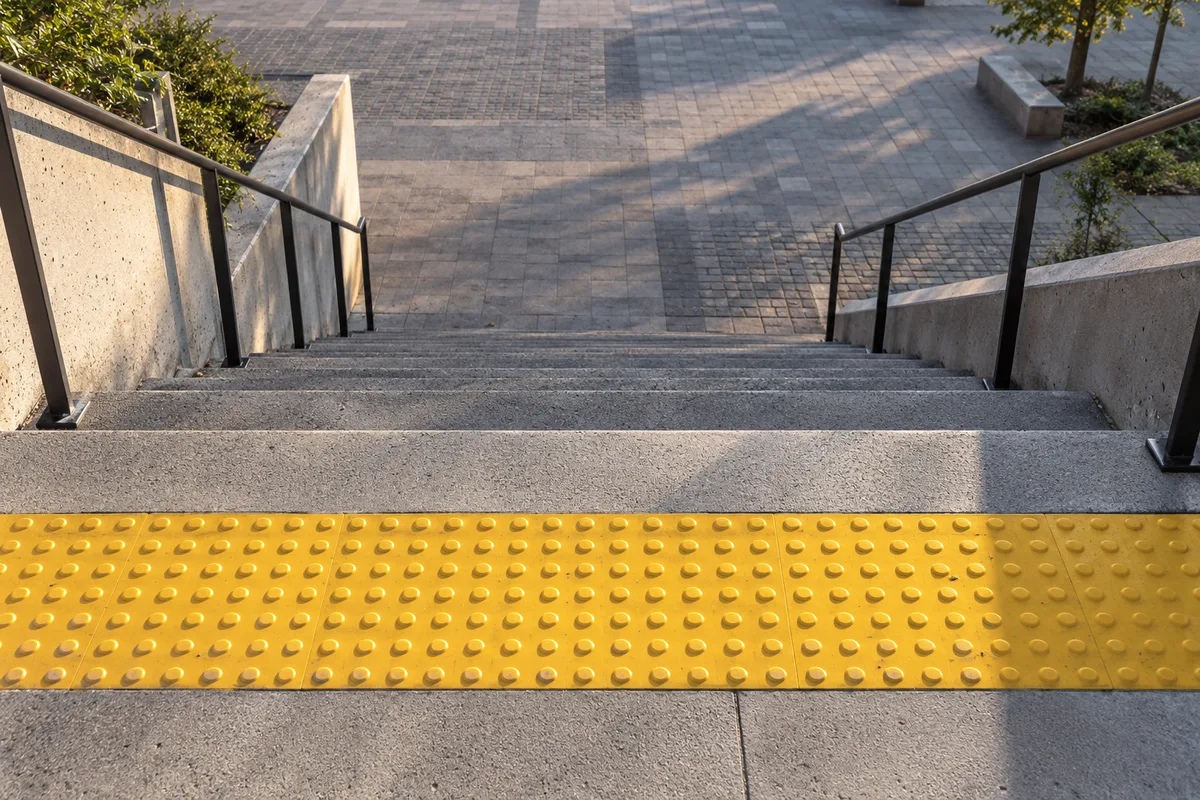

• le haut d’une volée d’escalier extérieur : la révision de 2021 vise chaque volée d’au moins trois marches, et l’arrêté du 8 décembre 2014 exige, dans un établissement recevant du public (ERP) existant, un revêtement d’éveil à 0,50 m de la première marche ;
• le cheminement piéton d’un parking : dans un ERP, ce même arrêté demande un élément d’éveil de la vigilance là où le cheminement croise un itinéraire de véhicules.

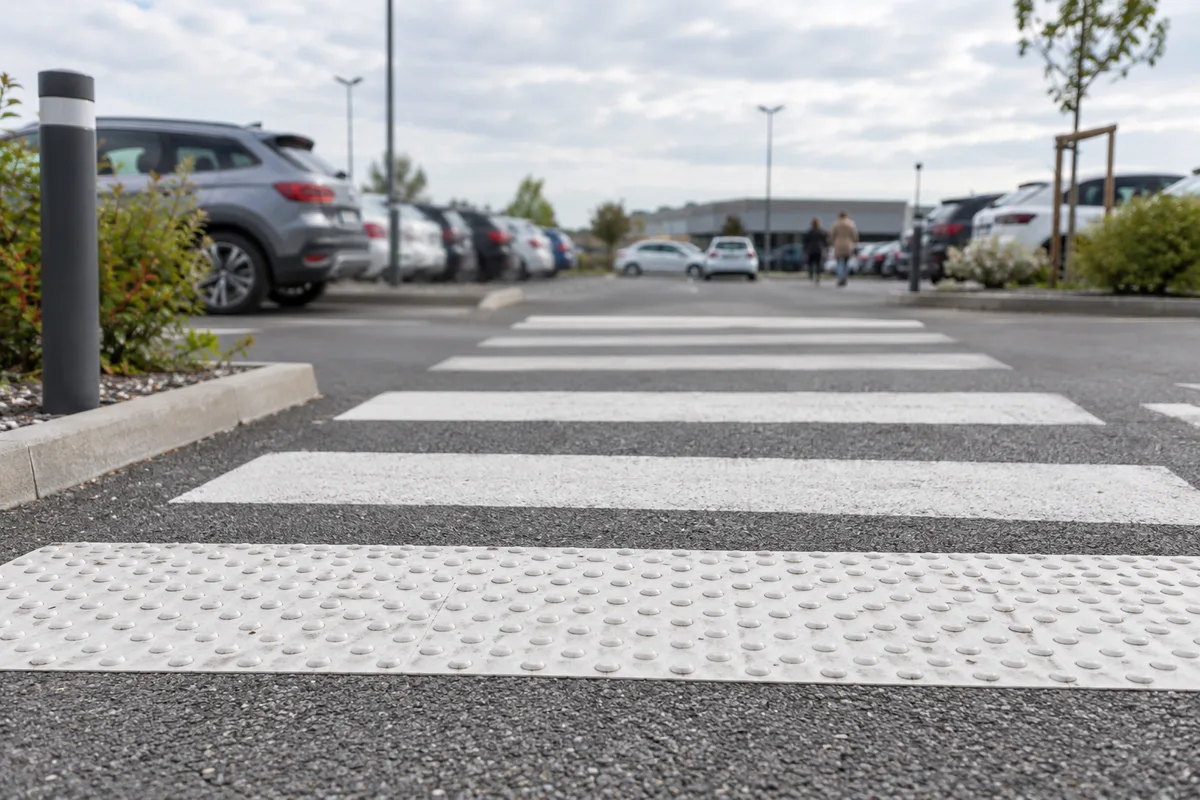

Sur un parking ouvert au public, raisonnez comme sur la voirie : chaque traversée matérialisée de l’allée reçoit sa bande à chacune de ses extrémités. Le marquage des passages se dessine alors avec celui des places, comme pour aménager un parking avec bornes et barrières.

La règle des 50 cm et le dessin des plots

D’après la fiche du Cerema, le pas de freinage, distance entre la bande et le danger, vaut 500 mm à 20 mm près, depuis le nez de bordure, de quai ou de marche. La largeur standard aligne des lignes de huit plots en quinconce, soit 587,5 mm hors tout, les 58,75 cm souvent cités. La largeur réduite de 400 mm, réservée aux cas d’impossibilité technique, alterne des lignes de six et de cinq plots. Dans les deux cas, l’entraxe des plots est de 75 mm.

Trottoirs traversants, îlots et carrefours complexes font l’objet de la fiche n° 3 du Cerema ; une traversée surélevée ajoute les règles détaillées dans notre article sur la norme des ralentisseurs.

Dalle à coller, à visser ou plots à clouer : choisir selon le support

Le support décide du modèle de dalle podotactile bien avant l’esthétique, et c’est par lui que commence la lecture de la gamme d’un spécialiste de l’accessibilité comme Sud Antidérapant. Ses dalles portent des plots en relief disposés en quinconce et contrastés, que le pied comme la canne repèrent. Dans un hall, sur un palier ou un escalier couvert carrelé, le polyuréthane auto-adhésif se pose sans perçage et respecte un sol en bon état. Dehors, sur un béton balayé ou un enrobé exposé au gel et aux UV, l’aluminium, l’inox ou la résine prennent le relais, collés ou vissés selon la tenue du support, tandis que les clous forment des plots indépendants. Plus le passage est intense, plus le choix va vers le métal. Ce conseil croisé s’appuie sur des produits annoncés conformes à la NF P98-351, avec la pose quand le chantier la demande.

Sur votre chantier, le modèle se valide ensuite contre le sol réel. Une bande blanche sur un béton clair et poussiéreux perd une bonne part de son contraste visuel, une bande grise sur un enrobé sombre aussi. Posez un échantillon à l’emplacement exact, regardez-le à contre-jour et sous la pluie, puis inscrivez au marché la teinte retenue et les points qui conditionneront la réception : pas de freinage, alignement, tenue des fixations, relief des plots.

Module rapporté ou module encastré

La fiche du Cerema distingue deux familles. Le module rapporté se pose sur un revêtement existant : sa semelle ne dépasse pas 3 mm d’épaisseur une fois appliquée, reçoit un chanfrein au-delà de 2 mm et mesure au plus 1 000 mm de long, pour laisser filer l’eau de ruissellement. Le module encastré, intégré au revêtement, affleure le sol à 1 mm près. Le premier sert à la mise en conformité d’un trottoir en service ; le second se prévoit dès la conception d’un aménagement neuf.

La pose pas à pas, du traçage au dernier plot

Une bande podotactile mal implantée ne se rattrape pas au réglage : tout se joue au traçage et à la préparation.

1. Tracez la ligne de danger, nez de bordure, de quai ou de marche, puis reportez les 500 mm du pas de freinage en plusieurs points. Dans un abaissé en arrondi, la bande suit la courbe.
2. Préparez un support propre, sec et sain : brossage, dépoussiérage, dégraissage, reprise des fissures et des zones friables. Sur un béton ou un enrobé récent, respectez le délai indiqué par la notice du fabricant.

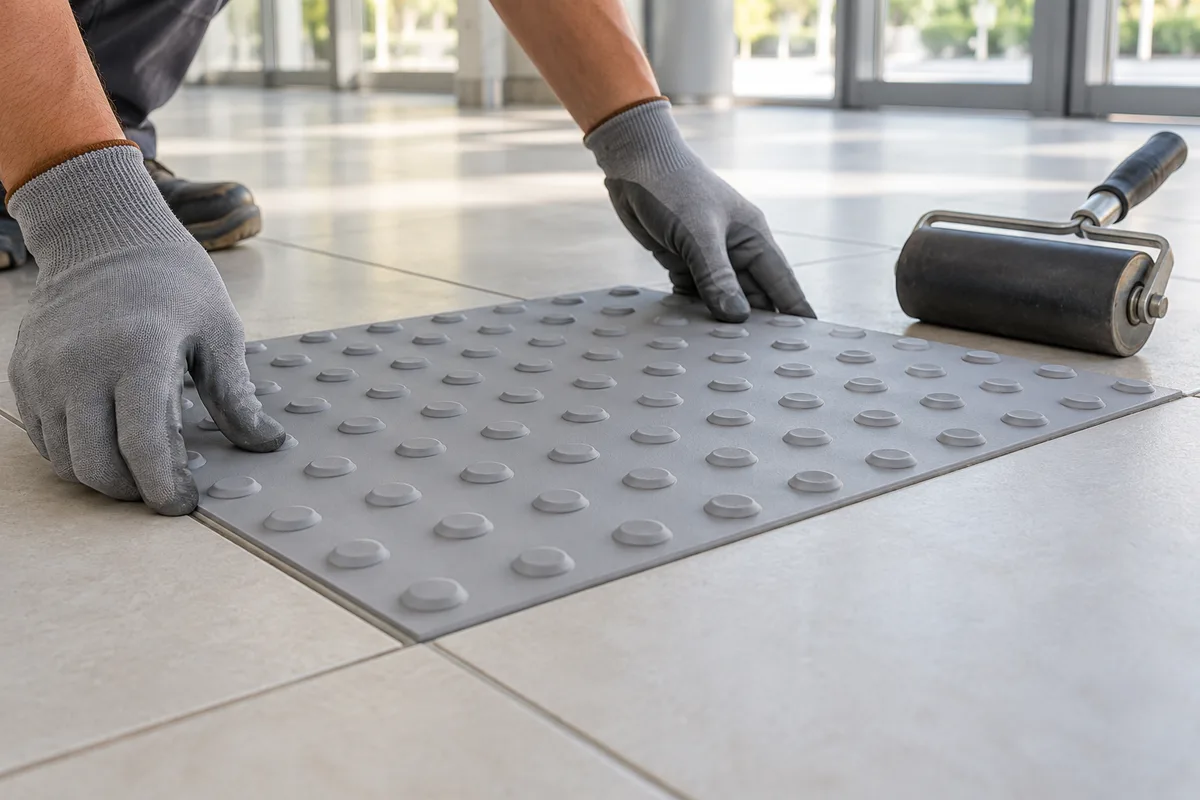

3. Pour un collage, appliquez la colle préconisée, présentez le module sur le tracé, marouflez au rouleau du centre vers les bords, puis tenez le passage à distance pendant la prise.
4. Pour un vissage, percez au gabarit du module, choisissez des chevilles adaptées au support et une visserie inox à tête affleurante.
5. Pour des clous, percez chaque logement avec un gabarit qui reproduit le quinconce et l’entraxe de 75 mm, nettoyez les trous, puis scellez les plots un par un.

Entre deux modules voisins, la fiche du Cerema tolère un écart limité entre les lignes extrêmes de plots : 30 mm au plus sur une pose rectiligne, 110 mm côté danger sur une pose en arrondi. Au-delà, le signal présente une brèche que le pied traverse sans rencontrer de relief.

Planifiez enfin la pose hors gel et hors pluie : la plupart des colles exigent un support sec et une température minimale indiquée sur la notice, faute de quoi le module se décolle au premier hiver.

Contraste et réception : ce qui se contrôle sur le chantier

Le contraste visuel, au sens de la norme, n’est pas une affaire de couleur. La fiche n° 2 du Cerema le définit comme l’écart relatif de luminance entre la bande et le sol adjacent, mesuré sur un produit neuf posé sur un support neuf. Le seuil exigé diffère selon que la bande est plus claire ou plus foncée que ce sol. Demandez le rapport d’essai, et gardez en tête qu’un enrobé neuf très noir s’éclaircit en vieillissant.

Le contraste tactile compte autant. Le Cerema demande que le revêtement aux abords immédiats de la bande soit assez lisse pour que l’émergence des plots se détecte. Une bande posée entre des pavés très bombés ou sur un béton désactivé à gros granulats se noie dans le relief ambiant.

La liste de réception

Faites la visite avec le maître d’œuvre, mètre ruban en main, avant de lever les réserves :

• le pas de freinage, mesuré en plusieurs points : 500 mm à 20 mm près ;
• la largeur : 587,5 mm, ou 400 mm avec l’impossibilité technique notée au dossier ;
• la continuité sur toute la largeur prévue au plan, joints entre modules compris ;
• les plots : forme en dôme, relief intact, quinconce respecté ;
• les fixations : aucun bord soulevé, aucune vis saillante, chanfrein présent quand la semelle l’exige ;
• l’écoulement de l’eau, qui ne stagne pas contre la bande ;
• les justificatifs : fiche technique et rapports d’essais de glissance et de contraste.

Entretien, usure et remplacement des modules

Le Cerema le rappelle sans détour : les gestionnaires ont la responsabilité de maintenir les BEV en bon état. Deux défaillances menacent la bande. L’usure d’abord, puisque les reliefs doivent garder au moins 3 mm de hauteur pour être détectés sans faille. Le décollement ou la déchirure ensuite, qui transforment un dispositif de prévention en obstacle capable de faire trébucher le piéton qu’il devait protéger.

Certains modules intègrent des témoins d’usure, qui apparaissent nettement quand le sommet des plots s’use. La norme considère le module comme usé dès que le témoin se montre sur trois plots immédiatement voisins, à un endroit quelconque du dispositif.

Pour l’entretien courant :

• inscrivez chaque bande à l’inventaire, avec sa date de pose, son matériau et sa teinte ;
• contrôlez-la lors des tournées de voirie ou de parking, en priorité après l’hiver, quand une lame de déneigement a pu arracher un bord ;
• nettoyez sans écrêter les plots, en écartant les outils qui raclent le relief ;
• remplacez au module, avec un produit de même largeur et de même teinte, pour garder un signal homogène sur toute la traversée.

Le choix initial conditionne cette maintenance : la fiche du Cerema invite à tenir compte de la fréquentation du lieu et du climat. En copropriété, ces contrôles rejoignent le plan d’entretien des abords, avec les autres équipements décrits pour sécuriser le parking d’une résidence privée. La bande ne fait pas tout : largeur des passages et détection des obstacles complètent le dispositif, comme le rappelle notre dossier sur les zones piétonnes et le mobilier urbain de sécurité.

Prochaine étape : parcourez vos traversées, quais, escaliers et allées de parking plan en main, mesurez le pas de freinage existant, notez le support de chaque emplacement, puis dressez la liste des bandes à poser, à reprendre ou à remplacer.
