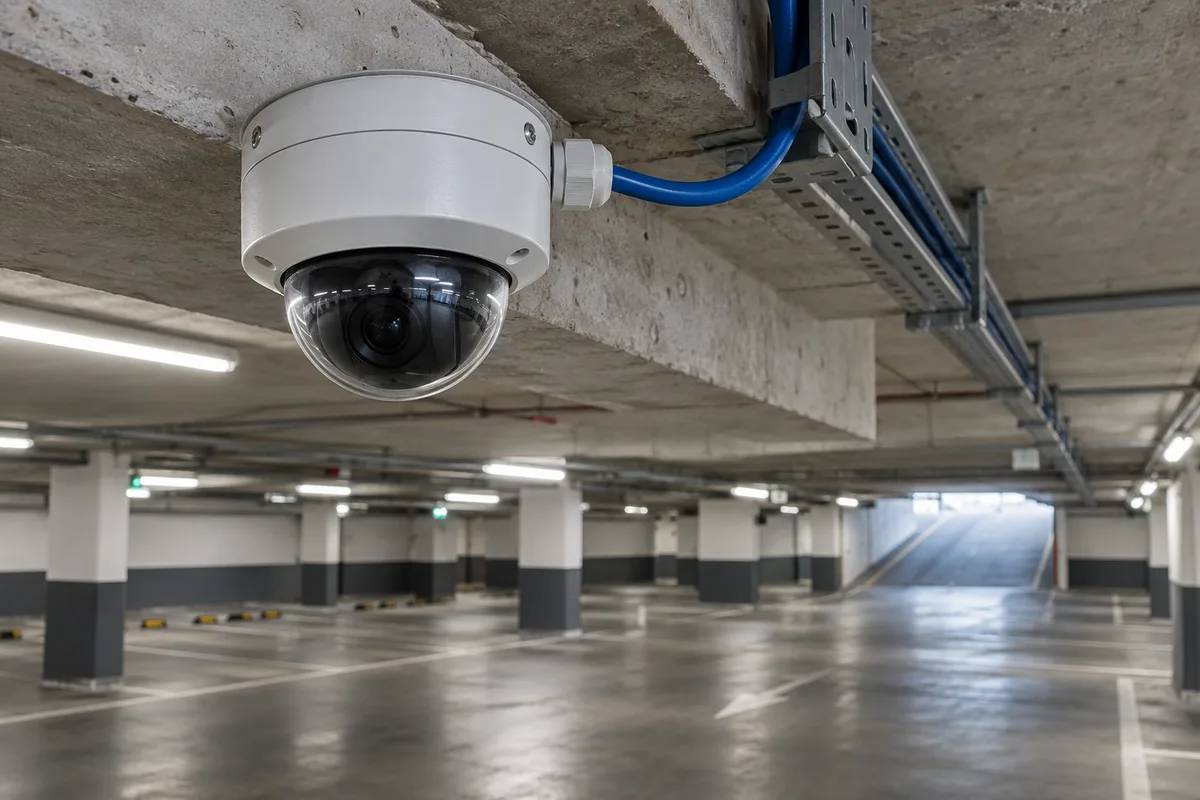

Caméra PoE : installer la vidéosurveillance d'un parking

Une caméra PoE reçoit ses données et son alimentation par le même câble réseau : plus de prise secteur à tirer sous un plafond de parking. Le projet se joue alors sur quatre points, la puissance disponible au port du switch, la longueur de cuivre, l’organisation du local technique et la durée de conservation des images.

Ce qu’une caméra PoE change sur un chantier de parking

Le principe tient en une phrase. Le switch injecte une tension continue sur les paires du câble Ethernet, la caméra la récupère et s’alimente dessus. La norme distingue deux rôles : le PSE qui fournit l’énergie, switch ou injecteur, et le PD qui la consomme, ici la caméra.

Le premier gain est un gain de génie civil. Chaque point de vue réclamait deux passages, un circuit 230 V à protéger et un câble de signal. Une caméra PoE se contente d’un seul cheminement, et la protection électrique reste groupée au local technique.

Second gain, décisif en exploitation : la coupure à distance. Relancer une caméra figée revient à désactiver puis réactiver son port depuis l’interface du switch, sans nacelle ni descente au troisième sous-sol.

Détection, classe, puissance ouverte

Rien ne circule avant l’accord des deux équipements. Le PSE détecte une signature électrique côté caméra, lit sa classe, puis ouvre le port à la puissance correspondante. Un poste bureautique branché par erreur ne reçoit donc rien.

Les paliers se lisent au port du switch. La documentation Cisco consacrée au Power over Ethernet donne ces repères :

• IEEE 802.3af, publiée en 2003 : jusqu’à 15 W par port, sur les paires de données ou sur les paires libres.
• IEEE 802.3at, connue sous le nom de PoE+, publiée en 2009 : jusqu’à 30 W par port.
• IEEE 802.3bt de 2018, Type 3 : jusqu’à 60 W, les quatre paires mises à contribution.
• IEEE 802.3bt Type 4 : jusqu’à 90 W, palier haut du standard.
• Rétrocompatibilité ascendante entre les révisions, câblage minimal en catégorie 5, catégorie 5e ou supérieure pour le 802.3bt.

La fiche IEEE de la norme 802.3bt-2018, publiée le 31 janvier 2019, précise l’apport : la puissance disponible côté équipement alimenté augmente en exploitant les quatre paires du câblage structuré.

La valeur du port n’est pas celle qui arrive à la caméra

Une part de l’énergie se dissipe en chaleur dans le cuivre, d’autant plus que le lien est long et la section faible. Le chiffre de la fiche technique décrit le port, pas l’objectif posé à quarante mètres de là.

Les besoins varient beaucoup d’un modèle à l’autre. Un dôme fixe d’intérieur reste modeste. La consommation grimpe dès que s’ajoutent un chauffage de caisson, des projecteurs infrarouges de forte portée, une motorisation PTZ ou un dégivrage de bulle.

Dimensionner au ras du besoin théorique produit toujours le même symptôme : des redémarrages aléatoires en hiver, quand le chauffage du caisson s’enclenche.

Le câble et la distance, deux décisions difficiles à rattraper

Le câble part avec le bâtiment. Changer un switch prend une matinée ; retirer trois cents mètres de cuivre noyés dans des fourreaux prend un chantier.

Catégorie, écrantage, âme cuivre

Le câblage réseau d’un parking travaille dans un environnement électrique hostile : motorisations de portail, variateurs de ventilation, éclairage commuté, alimentation des bornes escamotables et des barrières. L’écranté prend tout son sens ici, à condition que l’écran soit repris proprement.

Trois critères tranchent ensuite :

• L’écrantage, qui encaisse la proximité des circuits d’énergie dans un chemin partagé.
• L’âme en cuivre plein, jamais un conducteur aluminium cuivré, dont la résistance plus élevée échauffe le lien sous charge.
• La gaine, choisie selon le cheminement réel et les règles de sécurité incendie du bâtiment.

Un dernier réflexe de chantier : les câbles alimentés regroupés en gros toron chauffent, et cette chaleur dégrade la transmission. Étalez les faisceaux.

Cent mètres, la limite qui structure le plan

La distance maximale d’un lien cuivre reste de 100 mètres quelle que soit la génération de PoE, selon la même documentation Cisco. Cette valeur couvre la chaîne complète, cordons de brassage compris, donc le cheminement horizontal se dessine plus court.

Un parking dépasse vite ce budget. Rampe d’accès, niveaux successifs, local technique excentré derrière deux sas : la mesure se fait au décamètre sur le cheminement réel, jamais à vol d’oiseau.

Trois réponses existent au-delà de la limite :

• La fibre optique jusqu’à un point relais, avec un convertisseur de média alimenté sur place.
• Le prolongateur PoE, qui régénère signal et alimentation en route, avec un nombre d’étages fixé par le constructeur et une perte de puissance à chaque saut.
• Le switch déporté dans un coffret secondaire, raccordé au cœur de réseau en fibre optique et alimenté localement en 230 V.

Protéger le cuivre dans un parking

Un parking agresse les câbles : humidité permanente, sel de déneigement remonté par les pneus, poussière de frein, chocs de manutention. Les caméras IP PoE posées en zone semi-ouverte demandent des connexions logées dans un boîtier étanche, avec presse-étoupes et boucle d’égouttage.

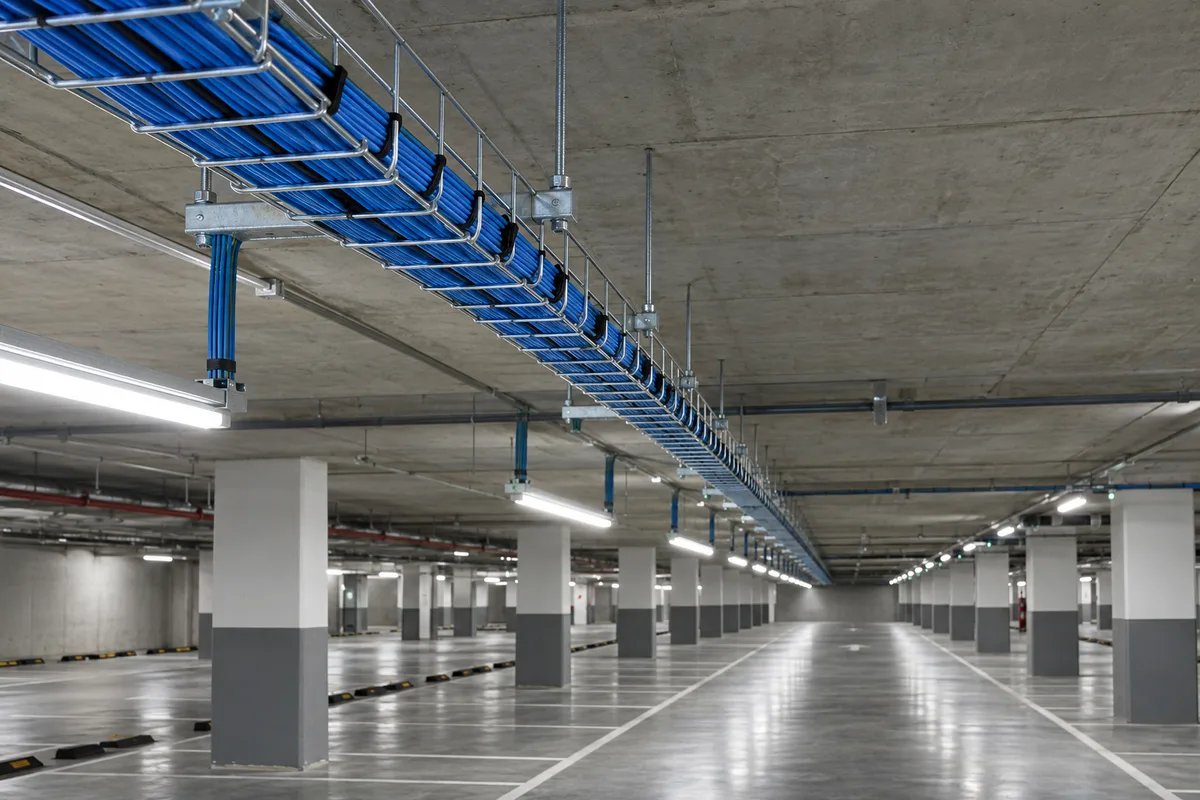

Le reste relève du soin de pose : chemin de câbles dédié, distance franche avec les circuits d’énergie, rayon de courbure respecté, fourreaux aiguillés avec une réserve pour les ajouts.

Regrouper les arrivées dans le local technique

Toutes les liaisons convergent au même point, qui mérite d’être traité comme un ouvrage à part entière et non comme une étagère où poser un boîtier et une multiprise. Le regroupement se fait dans une baie de brassage dimensionnée en unités et ventilée, où cohabitent le switch, le panneau de brassage, l’enregistreur et l’onduleur. Ce matériel se commande sur compte professionnel chez les distributeurs d’infrastructure réseau, Azenn Connect parmi eux, dont les catalogues rangent baies, coffrets, connectique et réseau actif dans les mêmes univers.

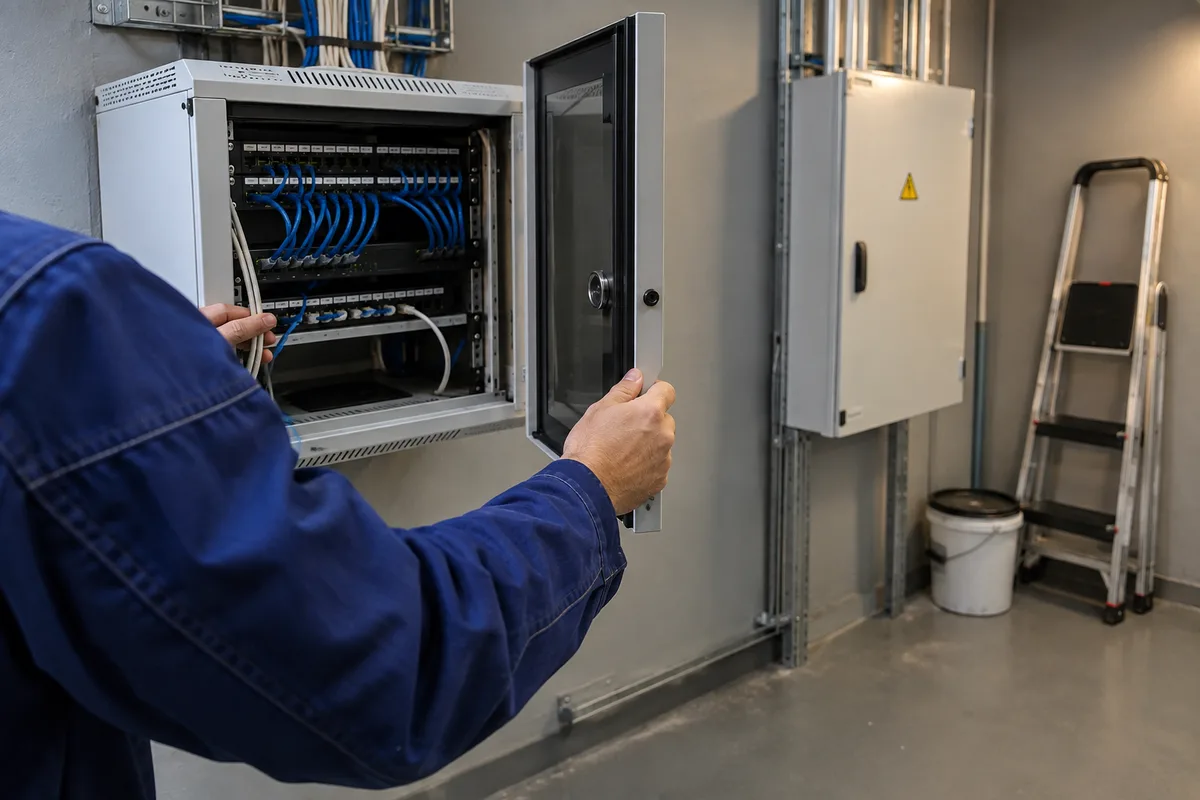

Sur un petit site, un coffret mural de faible profondeur suffit, à condition qu’il ferme à clé et qu’il respire. Dès que l’enregistreur, l’onduleur et un second switch entrent en jeu, la baie au sol devient le choix raisonnable.

Le repérage se décide au même moment. Une étiquette par port, un synoptique affiché à l’intérieur de la porte, un nom de caméra identique sur le plan, sur le panneau et dans l’enregistreur : trois minutes de discipline à la pose contre une demi-journée de recherche cinq ans plus tard.

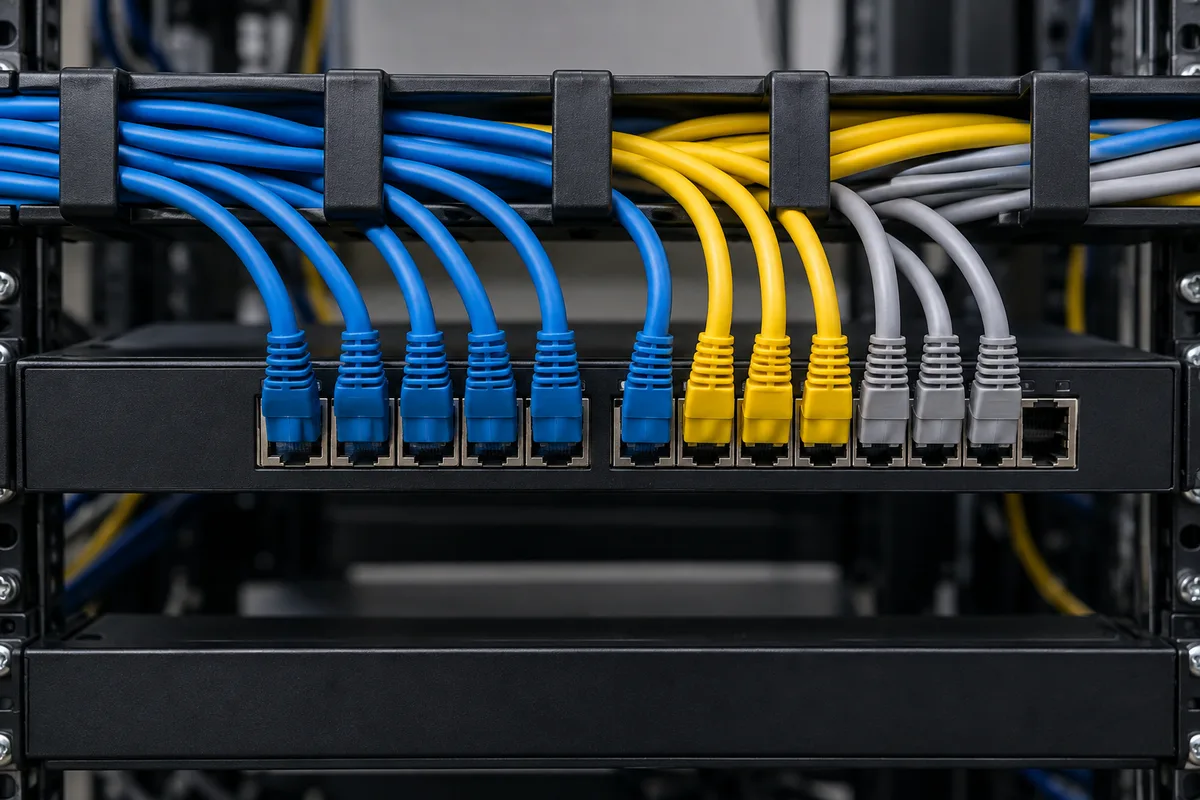

Ce qui prend place dans la baie

• Le panneau de brassage, où arrivent les câbles des caméras, chaque port repéré par une étiquette durable.
• Le switch, relié au panneau par des cordons de longueur juste, dans une couleur réservée à la vidéo.
• L’enregistreur, posé sur des rails et jamais sur le dessus d’un autre équipement.
• L’onduleur, en bas de baie pour le centre de gravité, dimensionné pour tenir une coupure brève puis commander un arrêt propre.
• Une réserve de hauteur libre, deux ou trois unités, qui absorbera l’extension que personne n’avait prévue.

La ventilation se pense avec le remplissage. Un switch chargé dissipe, un enregistreur aussi, et une baie fermée sans circulation d’air fait vieillir les disques bien plus vite que dans un local tempéré.

Terre, liaison équipotentielle et parafoudre

Le PoE transporte de l’énergie sur des conducteurs qui traversent tout le bâtiment. Les règles d’équipotentialité s’appliquent : masse de la baie reliée à la terre du bâtiment, écran des câbles repris proprement, aucune boucle de masse créée par deux points de mise à la terre concurrents.

Les liens qui sortent du volume protégé appellent des parafoudres réseau en tête de liaison : caméra en toiture, mât d’éclairage, rampe extérieure, poste de garde isolé. La foudre n’a pas besoin d’un impact direct, une surtension induite suffit à emporter une série de ports sur un même équipement.

Dimensionner le switch PoE et son budget de puissance

Un switch PoE se choisit sur deux nombres, pas un seul : le nombre de ports alimentés et la puissance totale disponible. La seconde valeur se rappelle au souvenir de tout le monde le jour où le dernier port branché refuse de démarrer.

Un modèle vingt-quatre ports n’affiche pas forcément une réserve égale à vingt-quatre fois la puissance maximale d’un port. Le constructeur dimensionne l’alimentation interne sur un usage moyen, et le budget de puissance annoncé traduit ce compromis. Additionnez la consommation réelle de chaque caméra, pics compris, puis gardez une marge pour les ajouts.

Trois points de vigilance reviennent chantier après chantier :

• Les pics simultanés : par nuit froide, tous les chauffages de caisson montent ensemble et la réserve théorique part d’un coup.
• Les caméras motorisées, dont la consommation en mouvement dépasse largement celle mesurée au repos.
• La reprise après coupure, où l’ensemble des caméras démarre en même temps. Une temporisation de mise sous tension par port lisse cet appel.

Une caméra ajoutée après coup ne se refuse jamais au port près, elle se refuse au watt près. Notez la réserve restante dans le dossier d’exploitation et mettez-la à jour à chaque ajout, sous peine de découvrir la limite un vendredi soir.

Managé ou non managé

Un switch non managé fonctionne. Il rend simplement l’exploitation aveugle. Un modèle managé apporte ce qui sert au quotidien : segmentation de la vidéosurveillance IP dans un réseau virtuel séparé de la bureautique, priorisation des flux, relevé de consommation port par port, redémarrage à distance, journal des liens qui tombent.

Cette segmentation n’est pas un raffinement d’informaticien. Un enregistreur exposé sur le même réseau que les postes de travail devient une porte d’entrée, et les caméras figurent régulièrement parmi les équipements les moins bien tenus à jour d’un bâtiment.

Le couplage aux autres équipements du site se prépare à ce niveau. Notre article sur le contrôle d’accès par lecture de plaques détaille la chaîne caméra, logiciel et relais d’ouverture. La même infrastructure porte les deux usages quand le réseau virtuel et la réserve de puissance ont été prévus pour.

Enregistreur, stockage et durée de conservation

L’enregistreur ferme la chaîne. Deux familles cohabitent : le NVR dédié, compact et rapide à mettre en service, et le serveur d’enregistrement sous logiciel de gestion vidéo, plus souple dès que le site dépasse quelques dizaines de caméras.

Prudence avec le NVR à ports PoE intégrés. Pratique sur une petite installation, il concentre alimentation, commutation et enregistrement dans un seul boîtier, donc un seul point de panne, et sa réserve de puissance reste modeste. Sur un parking appelé à grandir, le trio switch, enregistreur et baie vieillit nettement mieux.

Le stockage se calcule à partir de quatre paramètres : le nombre de caméras, la résolution retenue, le mode d’enregistrement, continu ou déclenché sur détection, et la durée de conservation visée. Les disques conçus pour l’écriture permanente tiennent ce régime bien mieux que des disques bureautiques recyclés.

Ce que l’enregistreur doit savoir faire seul

Trois fonctions se vérifient avant l’achat, parce qu’elles décident du temps passé chaque mois devant l’interface :

• L’export horodaté d’une séquence, accompagné d’une empreinte qui prouve l’intégrité du fichier remis.
• La gestion fine des habilitations, un compte nominatif par personne, jamais un identifiant partagé entre gardiens.
• L’alerte automatique en cas de perte de flux, de disque défaillant ou d’écriture interrompue.

Un enregistreur muet sur ces trois points transforme chaque demande d’images en épreuve, au pire moment, juste après un sinistre.

Une durée qui ne se règle pas sur la taille du disque

La CNIL rappelle que la durée de conservation des images doit correspondre à l’objectif poursuivi et ne peut excéder un mois, en application de l’article L.252-3 du Code de la sécurité intérieure. Réglez la purge sur cette logique, jamais sur la capacité restante.

L’information des personnes suit la même exigence. La CNIL demande un premier niveau affiché par un pictogramme représentant une caméra, complété par l’identité du responsable du dispositif, les finalités et les droits des personnes filmées. Pour les lieux ouverts au public, l’autorisation préfectorale est délivrée après avis d’une commission départementale présidée par un magistrat, et reste valable cinq ans, renouvelable.

Le cadre applicable à un site professionnel figure dans notre analyse du cadre légal de la vidéosurveillance en entreprise. Pour les journaux d’accès et les plaques lues, les durées se traitent dans notre article sur les données de contrôle d’accès et leur conservation.

Les erreurs de chantier qui font revenir le camion

Sept défauts reviennent dans les reprises d’installation :

• Le lien mesuré sur plan et pas sur le cheminement réel, qui dépasse la limite du cuivre une fois posé.
• La réserve de puissance calculée sur les valeurs de repos, sans les pics de chauffage ni d’infrarouge.

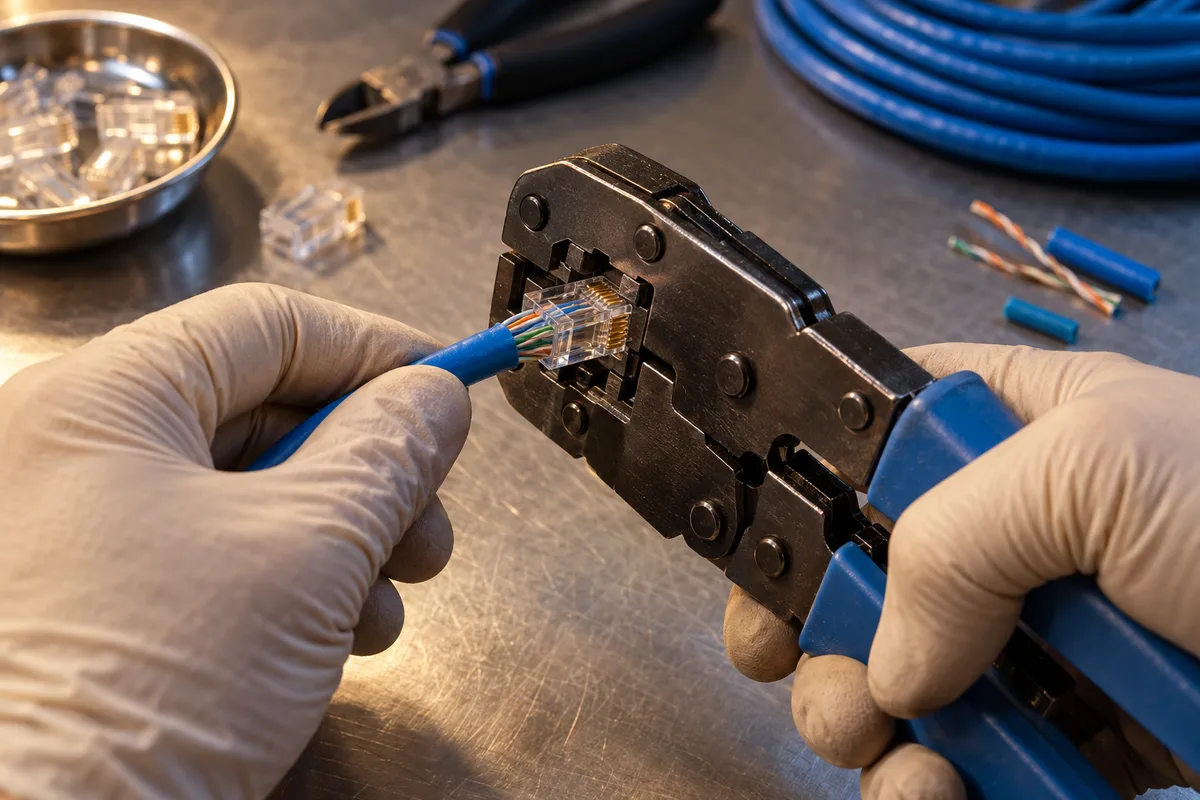

• Les connecteurs sertis à la va-vite, première cause de liens instables qui passent le contrôle visuel et échouent en charge.
• L’écran du câble laissé en l’air à une extrémité, ce qui transforme la protection en antenne.
• Les caméras branchées sur le même réseau que la bureautique, sans filtrage ni cloisonnement.
• L’absence d’onduleur, qui fait perdre les images au moment exact de l’incident recherché.
• Le repérage inexistant, qui transforme chaque intervention future en séance d’essais.

Ajoutez une erreur d’organisation plus coûteuse que les sept précédentes : poser avant d’avoir écrit la finalité de chaque caméra. Le dossier se construit d’abord, plan de masse et champs de vision à l’appui, comme pour tout système de contrôle d’accès de parking.

Le plan de recette à faire signer

La réception se prépare avant la pose. Exigez ces points de votre installateur, et faites-les consigner par écrit :

• Certification des liens cuivre, avec rapport par lien, repère du port et résultat de mesure.
• Relevé de la consommation port par port sur le switch, comparé à la réserve annoncée par le constructeur.
• Essai de nuit sur chaque caméra, éclairage du parking en configuration réelle.
• Test de bascule sur onduleur, avec vérification de l’arrêt propre de l’enregistreur.
• Contrôle de la purge automatique des enregistrements à la durée retenue.
• Synoptique du câblage, plan de repérage de la baie et identifiants remis au gestionnaire.

Refusez la réception tant qu’un lien reste non certifié. Un rapport de mesure manquant se retrouve toujours six mois plus tard, sur la caméra qui décroche par temps humide.

Ce dossier de recette sert ensuite de référence à l’exploitation courante, au même titre que le carnet décrit dans notre article sur l’exploitation d’un parc de bornes escamotables.

Prochaine étape : relevez sur plan la distance réelle de chaque futur point de vue jusqu’au local technique, puis listez la consommation maximale des modèles envisagés. Ces deux colonnes décident du switch, de la baie et du recours ou non à la fibre optique.
